1、PLC控制系統的組成

根據河南華東工控技術有限公司長期以來對PLC控制柜的設計和生產經驗，我們?cè)O(shè)計的PLC系列控制柜基本思路如下（涉及具體工程具體對待）。

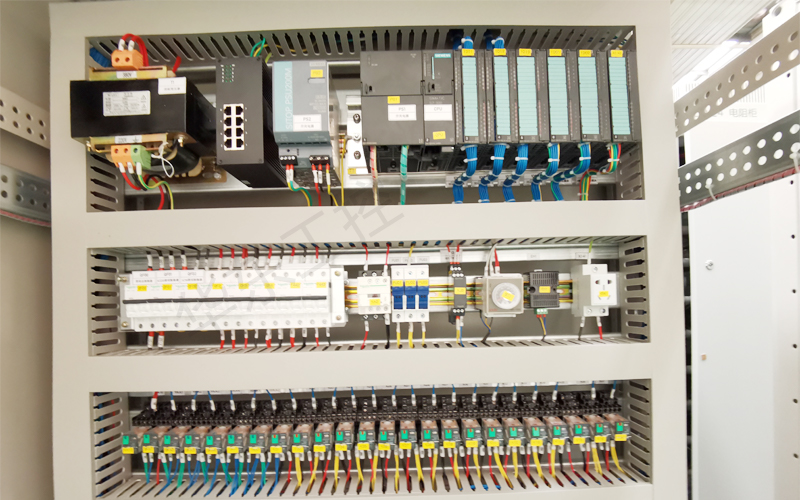

1)、整個控制柜核心控制單元為PLC，電路由PLC的輸入端全部接至端子排，輸出端全部輸出至中間繼電器，中間繼電器的常開觸點全部接至端子排的形式組成，模擬里信號經隔離變送器或直接接至端子排;由現場的儀表及傳感器的安裝方式和安裝環境決定。

2)、柜內設獨立DC24V開關電源，用于對西門子系列PLC的模塊﹑輸入輸出節點以及其他直流用電電源的供電，而不采用PIC本體提供的DC24V直流輸出作為電源。這不僅減小了PLC本體的負荷，也大大減小了系統直流電網對PC本體的沖擊和干擾，大大提高了系統運行的安全性和穩定性。

3)、柜內設有檢修插座盒﹑備用AC220V交流電源接點。這些單元不僅是在工程調試階段需要，用戶在后續使用中也會體會到華東工控產品設計的合理性和周全性。

4)、柜內設通風軸流風扇和照明日光燈，控制方式為:合上控制斷路器后。打開控制柜的前門照明燈亮，通風風扇停轉﹔關上控制柜門。照明燈滅，通風風扇開始轉動。這對PLC控制柜的通風和檢修照明起到了很好的利用效果。

5）根據客戶要求和系統具體的使用情況，柜內建議安裝UPS不間斷電源，對供電電源突然跳閘以及突發性停電等因素造成系統不能正常工作時，UPS起到保護功能，持續其在線時間內的系統正常供電(15分鐘、30分鐘、1小時、2小時不等）。給用戶檢修以及應對系統故障的準備工作提供了時間保障。

6)、根據客戶要求和系統的使用工況，柜內可以安裝電源防雷裝置，過電壓保護裝置，模擬里和數字里信號浪涌保護裝置和防雷器。

7)、根據客戶要求和系統需要，控制柜可預留GPRS、工業以太網、Profibus-DP 、Mudbus .等工業通訊接口。PLC完全開放的通訊系統是其功能強大的一大體現，用戶無需為現場設備的通訊問題有所顧慮。

PLC控制柜內主要元器件選型

PLC控制柜是河南華東工控技術有限公司技術能力代表的控制系統產品，長期以來，經過公司技術團隊的潛心學習、研究，制造車間的生產經驗以及用戶的使用效果反應，PLC柜的設計、生產、現場安裝調試，已趨于公司的標準化，在系統使用方面完全滿足或超過用戶的使用要求，在控制柜的穩定性﹑安全性、統—性、美觀效果等方面，華東工控“輸入是客戶的需求，輸出是客戶的滿意”我們堅信“有品質，才有市場﹔有改善，才有進步”，長期以來華東工控把制造經驗的積累化為產品改進的動力，結合用戶的使用要求，工控產品市場的普遍性及產品質里安全可靠的原則,華東工控的產品在業界得到非常大的認可，尤其是在PLC自動化控制領域，更是走在行業的前列。

河南華東工控技術有限公司根據市場的需要以及公司業內多年的經驗對PLC柜內元器件的選型做了慎重的選擇，綜合多方面因素，PLC柜柜內主要元器件選型總體上遵守公司的標準，用戶可根據自己的實際需要在滿足工程實際工況的情況下選擇品牌或是指定其他品牌，華東工控的電氣工程師也會根據工程的實際工況在和用戶磋商的技術上選擇元器件的品牌和型號

華東工控PLC控制系統的服務和訂購

為切實保證我公司PLC控制系統能讓客戶放心。我公司將始終不渝地堅持以國家標準為依據，以“質量是企業的生命”為宗旨，以信得過的產品質量和周到、及時、專業的售前、售中、售后服務。提供24小時在線服務，服務熱線400-606-9618。

河南華東控技術有限公司是專門從事智能化配電、自動化控制、信息化管理等產品和系統研發、設計、制作、服務為一體的科技型企業。專注生產40.5KV及以下智能高低壓配電設備，各種大型傳動、多傳動、伺服傳動、PLC控制等自動化控制設備以及設計開發能源管理、配方管理、工廠智能管理等各種信息化管理系統。尤其在節能環保、資源利用、生物化工、物料搬運等領域有著豐富的研究成果和應用經驗，參與多項國家重點工程建設，獲得多項發明專利及軟件著作權。
