摘要：南陽熱電廠熱網補水泵由泵體、泵蓋、密封環、泵軸、葉輪、軸套、懸架軸部件、機械密封、支架、聯軸器、電機等組成。雖然原補水泵系統配備有必要的指示、監測和保護儀表，但自動化程度不高，且運行過程繁瑣成本高。為此華東工控設計了采用RS485通訊的補水泵變頻控制系統。

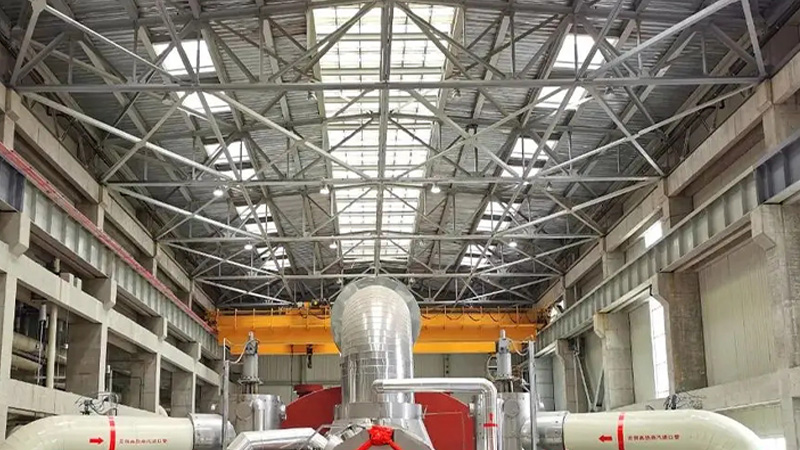

【南陽火電廠機組】

南陽熱電廠熱網補水泵需求分析

響應國家節水節能的號召，提高熱電廠熱網補水泵的自動化水平，進一步實現效率提升。華東工況根據客戶需求設計的熱網補水泵變頻控制系統由自動控制裝置與補水泵電機組合而成。自動控制裝置由變頻器、可編程時控開關、PLC、水位顯示控制器、壓力表、水位傳感器及相關電氣控制部件構成?？蓪?shí)現對一臺或多臺水泵電機進行自動控制。

熱網補水泵變頻控制系統工作原理

華東工控在電氣自動化方面具有20年的項目經驗，設計的熱網補水泵變頻控制系統以變頻方式軟起動補水泵電機，并通過RS-485通訊將供水管網實際壓力與設定壓力參數對比，控制調整變頻器輸出的電源頻率，改變補水泵轉速，從而使補水泵根據需水量自動調節供水量，達到節能節水的目的。

華東工控具備電氣整包實力。為客戶提供的電氣控制方案所需的軟硬件設備均由本公司提供。PLC可控制多臺水泵循環軟啟動，周期性地以變頻方式工作；并根據供水水管壓力控制備用泵的自動啟動。同時與水位顯示控制器配合，可通過對水位的監測數據，實現對補水泵的自動啟停。

華東工控設計的補水泵變頻控制系統還具有以下控制功能：（1）地下蓄水池缺水后取水泵自動停機保護，蓄滿水后補水泵自動停機；（2）故障顯示及報警，具有缺相、短路、過熱、過載、過壓、欠壓、漏電、瞬時斷電保護等電氣保護功能.
